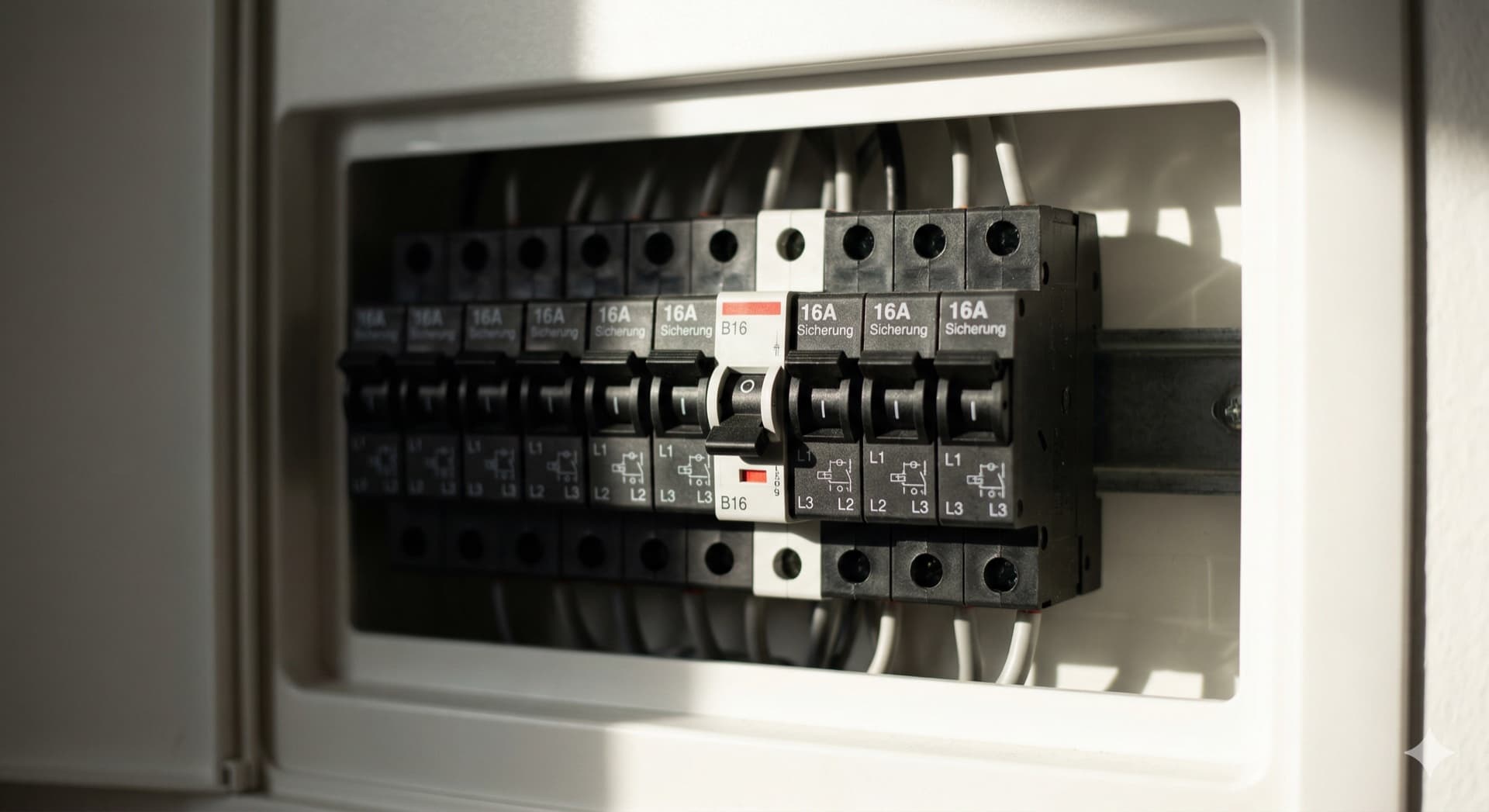

FI-Schalter (RCD) — Wann er Pflicht ist und warum kein Altbau ohne ihn betrieben werden sollte

Warum es den FI-Schalter überhaupt gibt

Lange Zeit kannte die Hausinstallation nur einen einzigen Schutzmechanismus — die Schmelzsicherung, später den Leitungsschutzschalter. Beide schützen die Leitung in der Wand vor Überhitzung und damit vor Brand, indem sie den Stromkreis trennen, wenn zu viel Strom fließt. Was sie nicht können: einen Menschen vor einem Stromschlag schützen. Wer in eine defekte Steckdose greift, wer mit nassen Händen einen Föhn anfasst, wer einen freiliegenden Draht berührt — der Strom, der dabei durch den Körper fließt, ist viel zu gering, um einen Leitungsschutzschalter auslösen zu lassen. Aber er reicht aus, um Herzkammerflimmern auszulösen.

Der FI-Schutzschalter — international RCD, Residual Current Device — wurde entwickelt, um genau diese Lücke zu schließen. Er reagiert nicht auf die absolute Stromhöhe, sondern auf die Tatsache, dass Strom auf einem nicht vorgesehenen Weg abfließt. Schon 30 Milliampere reichen, um ihn auszulösen — schnell genug, um in den meisten Fällen gefährliche Folgen für den menschlichen Körper zu verhindern.

Wie der FI-Schalter technisch funktioniert

Im Inneren eines RCD sitzt ein Summenstromwandler — ein ringförmiger Wandler, durch den alle stromführenden Leiter (Phase und Neutralleiter, bei Drehstrom alle drei Phasen und der Neutralleiter) geführt werden. Im Normalbetrieb fließt durch alle Leiter zusammen genauso viel Strom hin wie zurück — die Summe der Magnetfelder im Wandlerring hebt sich auf. Sobald ein Teil des Stroms außerhalb dieses Wegs abfließt — etwa über einen Mensch, der einen Außenleiter berührt und gegen Erde steht — entsteht eine Differenz. Der Wandler erzeugt ein Signal, das den Auslösemechanismus ansteuert und den Stromkreis trennt.

Drei Werte sind dabei entscheidend:

• Bemessungsfehlerstrom IΔn: Der Wert, ab dem der RCD spätestens auslöst. Für den Personenschutz ist 30 mA Standard, im Brandschutz für gefährdete Bereiche 300 mA, im rein technischen Schutz höhere Werte.
• Auslösezeit: Bei 30 mA und Personenschutz-RCDs maximal 200 ms beim einfachen Bemessungsfehlerstrom — typisch sind aber deutlich kürzere Werte um 30 ms.
• Bemessungsstrom: Der maximale Dauerstrom, den der RCD führen darf — typisch 25 A, 40 A oder 63 A. Er muss zur dahinter liegenden Verteilung passen.

Was die Norm verlangt

Die maßgebliche Norm ist DIN VDE 0100-410 in der Ausgabe 2007 (mit späteren Aktualisierungen). Sie verlangt einen RCD mit höchstens 30 mA Bemessungsfehlerstrom in folgenden Konstellationen:

• Alle Steckdosenstromkreise bis 32 A in Wohnungen.
• Alle Endstromkreise in Räumen mit Badewanne oder Dusche.
• Alle Außensteckdosen und Steckdosen in feuchten Räumen.
• Endstromkreise in landwirtschaftlichen Betriebsstätten, Saunen, Schwimmbädern und Sonderbauten nach den jeweiligen Errichternormen.

Für Neubauten und wesentliche Erweiterungen ist die Norm der Maßstab. Für Bestandsanlagen — also Anlagen, die vor 2007 errichtet wurden und seitdem unverändert betrieben werden — gilt Bestandsschutz: Sie dürfen weiter ohne FI betrieben werden. Sobald aber erweitert oder wesentlich verändert wird, muss der betroffene Anlagenteil normgerecht ausgeführt werden.

Die Typen — und warum sie wichtig sind

Nicht jeder RCD erkennt jede Art von Fehlerstrom. Die Typen-Kennzeichnung gibt an, was er erkennt:

Typ AC

Erkennt ausschließlich reinen Sinus-Wechselstrom. Der älteste Typ, in deutschen Wohnungen seit langem nicht mehr zulässig. Wenn Sie irgendwo einen RCD vom Typ AC finden — Aufschrift "AC" mit Wellensymbol — ist das ein Tausch-Kandidat.

Typ A

Erkennt Wechselstrom und pulsierenden Gleichstrom. Heute der Standard im Wohnbau. Ein einfaches Beispiel, warum das wichtig ist: Viele Geräte mit Schaltnetzteilen (Computer, Ladegeräte, LED-Treiber) erzeugen im Fehlerfall keine reinen Sinusströme, sondern pulsierende. Ein Typ-AC-RCD würde solche Fehler nicht erkennen, ein Typ A schon.

Typ F

Eine Erweiterung von Typ A für Anwendungen mit Frequenzumrichtern — etwa drehzahlgeregelte Pumpen, Klimaanlagen mit Inverter-Technologie oder Waschmaschinen mit BLDC-Motoren. Im Wohnbau eher selten erforderlich, aber bei bestimmten Geräten sinnvoll.

Typ B (allstrom-sensitiv)

Erkennt zusätzlich glatte Gleichfehlerströme. Erforderlich überall dort, wo Geräte mit DC-Fehlerstrom-Möglichkeit am Stromkreis betrieben werden — typisch für bestimmte Wallboxen ohne integrierten DC-Fehlerstromsensor, manche PV-Wechselrichter und größere Elektromobilitäts-Ladepunkte. Eine Wallbox mit integriertem 6-mA-DC-Sensor erlaubt einen einfacheren Typ A — das muss aber gerätespezifisch geprüft werden.

Der Test-Knopf — was er kann und was nicht

Jeder ordentlich installierte RCD hat einen Test-Knopf (oft mit "T" beschriftet). Wird er gedrückt, simuliert eine integrierte Schaltung einen Fehlerstrom und der RCD sollte auslösen. Der Test prüft also den mechanischen und elektronischen Auslösemechanismus.

Was er nicht prüft:

• Ob die Auslöseempfindlichkeit noch im Toleranzbereich liegt — die Empfindlichkeit kann durch Alterung der Bauteile abdriften.
• Ob die Auslösezeit unter realer Belastung im erlaubten Bereich liegt.
• Ob die Erdung der Anlage tatsächlich vorhanden und niederohmig ist — fehlt sie, kann der RCD trotz Funktion einen Fehlerfall nicht erkennen, weil kein Differenzstrom zur Erde fließt.

Empfehlung: Den Test-Knopf etwa monatlich drücken — ein RCD, der dabei nicht auslöst, ist defekt und muss umgehend ersetzt werden. Ergänzend eine periodische Messung durch eine Elektrofachkraft im Rahmen einer DIN-VDE-0100-600- oder DIN-VDE-0105-100-Prüfung. Bei dieser Messung werden Auslösezeit, Auslösestrom und die Schleifenimpedanz gemessen.

Selektivität — warum mehrere RCDs sinnvoll sind

Wenn ein einzelner zentraler RCD die gesamte Wohnung absichert, hat das einen praktischen Nachteil: Im Fehlerfall fällt alles gleichzeitig aus — Licht, Kühlschrank, Heizungssteuerung, Computer, Sicherheitsbeleuchtung. Bei einer Aufteilung in mehrere RCD-Gruppen — etwa einer pro Stockwerk, pro Funktionsbereich oder einer eigene RCD-Absicherung pro Steckdosenkreis — trennt im Fehlerfall nur der betroffene Bereich. Die übrige Wohnung bleibt funktionstüchtig.

In Neuanlagen ist die Aufteilung Standard. Im Altbau-Bestand wird beim FI-Nachrüsten oft aus Platzgründen oder Kostengründen ein zentraler RCD gewählt — das funktioniert, ist aber nicht ideal. Wenn der Zählerschrank ohnehin saniert wird, lohnt eine Aufteilung in mehrere RCD-Gruppen.

FI-Nachrüstung im Altbau

Berliner Altbauten ohne FI-Schutz sind häufig — gleichzeitig ist die Nachrüstung eine der wirkungsvollsten Sicherheitsmaßnahmen mit überschaubarem Aufwand. Drei Konstellationen kommen vor:

Variante 1: FI-Nachrüstung im Zählerschrank

Wenn der Zählerschrank ausreichend Platz bietet und die vorhandene Verteilung modernisiert werden soll, lassen sich pro Stromkreis FI/LS-Kombinationen einsetzen — das sind kombinierte Geräte, die Fehlerstrom- und Leitungsschutz in einem Bauelement vereinen. Für jeden bestehenden LS-Schalter wird ein FI/LS-Kombi gesetzt. Vorteil: maximale Selektivität. Nachteil: höherer Materialaufwand.

Variante 2: Vorgeschalteter zentraler RCD

Ein einzelner RCD wird vor die bestehende Verteilung gesetzt und schützt alle dahinter liegenden Stromkreise gemeinsam. Vorteil: geringer Materialaufwand, schnelle Umsetzung. Nachteil: keine Selektivität, im Fehlerfall fällt alles gleichzeitig aus.

Variante 3: Steckdosen-RCD (Zwischenlösung)

Für einzelne Steckdosen — etwa im Bad oder für Außensteckdosen — gibt es Steckdosen mit integriertem RCD. Diese sind eine zulässige Übergangslösung an einzelnen kritischen Punkten, ersetzen aber keine Nachrüstung im Zählerschrank.

Zusammenhang mit Klassischer Nullung

In Berliner Altbauten mit Klassischer Nullung — also Anlagen, in denen Schutzleiter und Neutralleiter in einem Leiter zusammengefasst sind — funktioniert ein FI-Schalter nur eingeschränkt. Die saubere Nachrüstung erfordert hier in der Regel die Trennung von PEN in PE und N — entweder im gesamten betroffenen Anlagenteil oder zumindest ab der Verteilung. Mehr zur technischen Logik im Ratgeber Klassische Nullung im Berliner Altbau.

Wenn die Sicherung trotz FI weiter rausfliegt

Ein FI-Schalter, der wiederholt auslöst, hat einen realen Grund. Häufige Ursachen sind ein defektes Gerät am Stromkreis (klassisch: alter Kühlschrank, Waschmaschine mit beschädigter Heizpatrone), Feuchtigkeit in einer Außensteckdose oder ein Isolationsdefekt in der festen Installation. Eine systematische Fehlersuche ist im Ratgeber Sicherung fliegt ständig raus beschrieben — sie gilt sinngemäß auch für den FI.

Was wir tun

Wir prüfen vor jeder FI-Nachrüstung den Ist-Zustand der Anlage — Isolationswiderstand, Schleifenimpedanz, Zustand der Klemmen und Verteilung. Auf dieser Grundlage empfehlen wir die passende Variante: zentraler RCD bei einfachen Anlagen mit beschränktem Budget, FI/LS-Kombis bei Sanierungen mit Zählerschrank-Modernisierung. Bei jeder Nachrüstung erhalten Sie ein Prüfprotokoll nach DIN VDE 0100-600. Wenn unklar ist, wie Ihre Altbau-Anlage aktuell ausgeführt ist, gibt der Altbau Sicherheits-Check in unter zwei Minuten eine erste Einschätzung.
